Projektet gällde förstärkning av takstolar med stålbeslag och limträbalkar i Skutskär, Älvkarleby, Uppsala län. Uppdraget föregicks av en noggrann statusbesiktning med fuktmätning i virket, okulär kontroll av sprickor och förband, samt uppmätning av nedböjningar. Med underlag från platsbesöket genomförde vi beräkningar enligt gällande regelverk för att fastställa behov av avstyvning, lastomfördelning och nya upplag. Därefter tog vi fram arbetsberedningar och verkstadsunderlag för ståldetaljerna samt en etappindelad metod för temporär avlastning av taket. På arbetsplatsen monterades fallskydd och väderskydd och vissa innertak öppnades selektivt för åtkomst utan onödig påverkan på interiören.

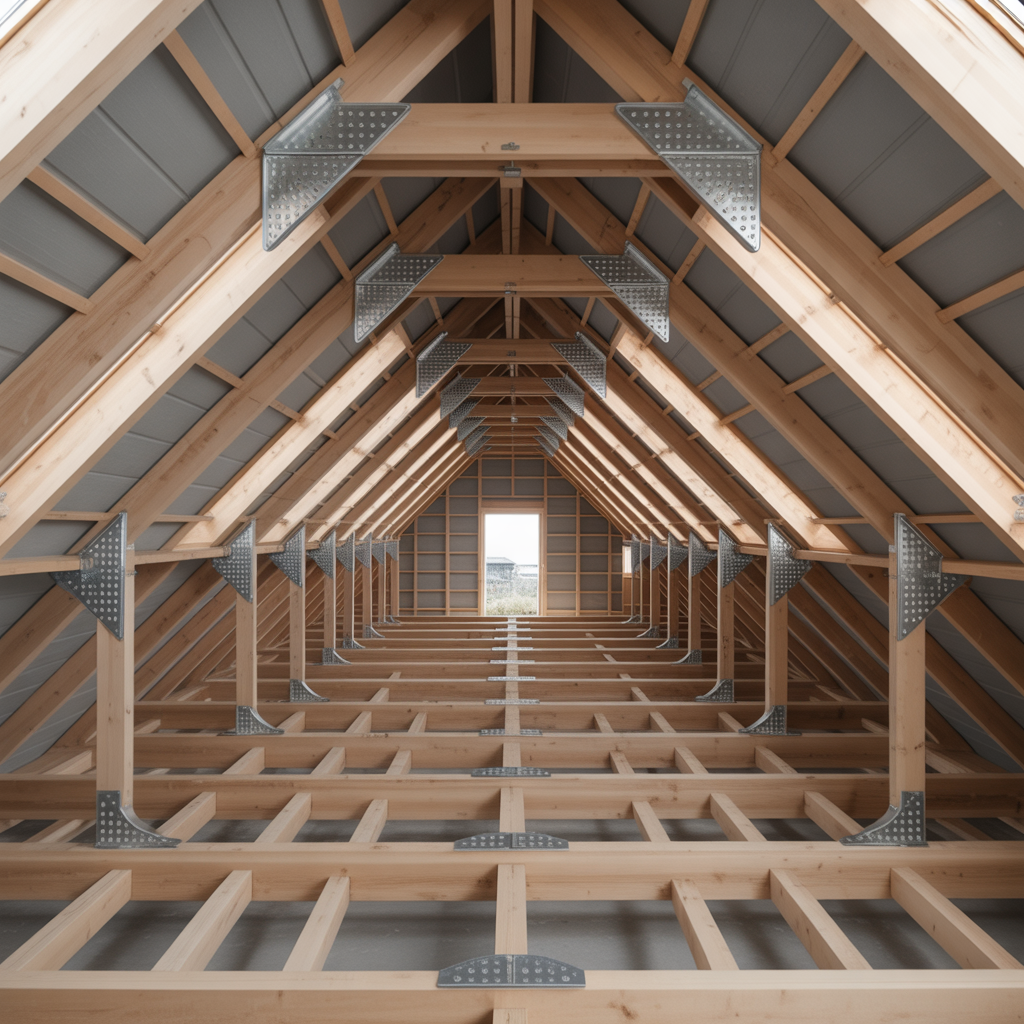

Förstärkningen utfördes med varmförzinkade stålbeslag i form av skräddarsydda liv- och knutplåtar som fördelar krafter över spröjs och diagonaler. Plåtarna förmonterades med mallar och fixerades med genomgående bultar klass 8.8 och brickor, med centrumavstånd och kantavstånd enligt ritning. I belastade zoner kompletterades befintliga virkesdelar med C24 sidobrädor för att öka tvärsnittet. Parallellt installerades limträbalkar i hållfasthetsklass GL30 som sekundärbärare för att korta ned fria spännvidder; dessa försågs med justerbara stålskor och vilade på nya punktupplag via glid- och tryckfördelande plåtar. Upplagen förankrades i befintlig stomme med godkända kemankare och gängstänger, där borrhål rensades och härdtider följdes. Under hela montaget stod taket på invändig stämp och ställning, och avlastningen togs successivt hem efter kontroll av skruv- och bultmoment samt inmätning av nivåer.
Kvalitetssäkringen byggde på egenkontroller och dokumenterade kontrollpunkter: materialintyg för stål och limträ, fuktkvot under 18 procent i trä, korrekt åtdragningsmoment, samt toleranser för inbyggnadsmått och planhet. Vi följde en mätplan där nedböjningar loggades före, under och efter förstärkningen för att bekräfta beräknade värden. När temporära stöd avlägsnats återställde vi ångspärr och isolering med tejpade skarvar, säkrade luftspaltens funktion och slöt igen öppningar så att täthet och ventilation bibehölls. Slutbesiktning genomfördes tillsammans med beställaren och dokumentation överlämnades i form av relationsritningar, montagerapporter och fotoprotokoll.
Hör av dig om du vill bolla en förstärkning av takstolar och limträbalkar i din byggnad, så tar vi fram ett genomtänkt upplägg.
